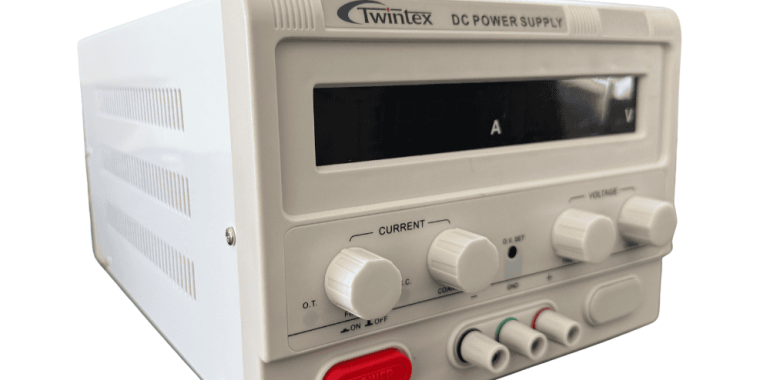

Twintex TP-S Series: DC Power Supply
Twintex TP-S Series: DC Power Supply กำลังสูง ประสิทธิภาพระดับอุตสาหกรรม
ในการทำงานวิจัย การทดสอบในโรงงานอุตสาหกรรม หรือการพัฒนาผลิตภัณฑ์อิเล็กทรอนิกส์ อุปกรณ์ที่เป็นเสมือนหัวใจสำคัญและขาดไม่ได้คือ แหล่งจ่ายไฟกระแสตรง (DC Power Supply) ที่มีความเสถียร แม่นยำ และปลอดภัยสูง หนึ่งในซีรีส์ที่ได้รับการยอมรับอย่างกว้างขวางในกลุ่มวิศวกรคือ Twintex TP-S Series ซึ่งเป็นแหล่งจ่ายไฟ DC กำลังสูงแบบ Switching ควบคุมด้วยเทคโนโลยี PWM (Pulse Width Modulation) ขั้นสูง ที่ออกแบบมาเพื่อรองรับงานหนักโดยเฉพาะ
บทความนี้จะพาทุกท่านไปเจาะลึกสเปกทางเทคนิค จุดเด่น และวิธีการตั้งค่าใช้งานจริงอย่างปลอดภัย เพื่อให้คุณสามารถรีดประสิทธิภาพของแหล่งจ่ายไฟรุ่นนี้ออกมาได้อย่างสูงสุด
🛠️ จุดเด่นและคุณสมบัติของ Twintex TP-S Series
Twintex TP-S Series เป็นแหล่งจ่ายไฟกระแสตรงที่โดดเด่นด้วยความยืดหยุ่นในการปรับแต่ง (Customization) โดยมีจุดเด่นที่น่าสนใจดังนี้:
- ช่วงเอาต์พุตที่กว้างและหลากหลาย: รองรับกำลังไฟเอาต์พุตสูงสุดตั้งแต่ 200W ไปจนถึง 6kW โดยสามารถทำแรงดันเอาต์พุตได้สูงถึง 800V และจ่ายกระแสได้สูงสุดถึง 200A (ตามความต้องการของลูกค้า)
- เทคโนโลยี PWM ขั้นสูง: ทำให้ตัวเครื่องมีประสิทธิภาพสูง จ่ายไฟได้ราบรื่น มีสัญญาณรบกวนต่ำ และมีขนาดกะทัดรัด น้ำหนักเบาเพียง 3 ถึง 9 กิโลกรัม เท่านั้น
- โหมดการทำงานแบบ Auto CV/CC: ตัวเครื่องสามารถสลับโหมดระหว่างแรงดันคงที่ (Constant Voltage) และกระแสคงที่ (Constant Current) ได้โดยอัตโนมัติ พร้อมปุ่มปรับค่าแบบหยาบ (Coarse) และละเอียด (Fine) ช่วยให้ตั้งค่าได้อย่างละเอียดและแม่นยำ
- ระบบความปลอดภัยรอบด้าน (Full Protections): มีระบบป้องกันอันตรายจากการจ่ายไฟที่ครอบคลุม ทั้งป้องกันแรงดันเกิน (OVP), กระแสเกิน (OCP), อุณหภูมิเกิน (OTP) และกำลังไฟเกิน (OLP) ช่วยปกป้องทั้งตัวเครื่องและโหลดของคุณให้ปลอดภัย
- พัดลมระบายความร้อนอัจฉริยะ: พัดลมระบายความร้อนจะปรับความเร็วตามอุณหภูมิภายในตัวเครื่อง ช่วยลดเสียงรบกวนและยืดอายุการใช้งาน
📊 ข้อมูลจำเพาะทางเทคนิค (Specifications)
| พารามิเตอร์ (Parameter) | รายละเอียดทางเทคนิค |
|---|---|
| กำลังไฟเอาต์พุต | 200W ถึง 6kW |
| เทคโนโลยีการควบคุม | PWM (Pulse Width Modulation) |
| แรงดันและกระแสเอาต์พุต | ปรับค่าได้อิสระ 0 ~ 100% ของพิกัดเครื่อง |
| ความแม่นยำในการแสดงผล | ±(1% FS + 1 digit) ผ่านหน้าจอ LED 4 หลัก |
| อัตราการปรับปรุงแหล่งจ่าย (Line Regulation) | CV ≤ 0.2% + 2 digits, CC ≤ 0.5% + 2 digits |
| อัตราการปรับปรุงโหลด (Load Regulation) | ≤ 0.5% + 2 digits |
| สัญญาณรบกวน (Ripple & Noise) | ≤ 1% rms full scale |
| ระบบป้องกันกระแสเกิน (OCP) | ล็อกค่าไว้ที่ 105% ของกระแสสูงสุดของเครื่อง |
| ระบบป้องกันแรงดันเกิน (OVP) | ปรับตั้งค่าได้ตั้งแต่ DC 1V ถึง 105% ของแรงดันสูงสุด |
| สภาพแวดล้อมที่เหมาะสม | อุณหภูมิ 0°C ~ 40°C, ความชื้น < 80%RH |
ขนาดตัวเครื่อง (Chassis Dimensions)
ตัวเครื่องของ TP-S Series ถูกแบ่งออกเป็น 3 ขนาดตามกำลังไฟ:
- M chassis (กำลังไฟ 200W ~ 1500W): ขนาด 200 x 150 x 285 มม. (เช่น รุ่น TP220-5S และ TP30-30S)
- L chassis (กำลังไฟ 500W ~ 3000W): ขนาด 260 x 160 x 380 มม.
- XL chassis (กำลังไฟ 1800W ~ 6000W): ขนาด 260 x 160 x 440 มม.
⚙️ คู่มือการตั้งค่าและการใช้งานเบื้องต้น
เพื่อให้แหล่งจ่ายไฟทำงานได้อย่างเต็มประสิทธิภาพและปลอดภัยสูงสุด ควรปฏิบัติตามขั้นตอนการตั้งค่าใช้งานดังต่อไปนี้:
1. การเตรียมความพร้อมก่อนเปิดเครื่อง
- เว้นระยะระบายความร้อน: ควรวางเครื่องในที่ที่อากาศถ่ายเทสะดวก โดยมีระยะห่างรอบตัวเครื่องด้านข้างและด้านหลังอย่างน้อย 10 เซนติเมตร
2. การตั้งค่าโหมดแรงดันคงที่ (Constant Voltage – CV)
ใช้เมื่อต้องการล็อคระดับแรงดันไฟฟ้า (V) ให้คงที่ และปล่อยให้กระแสไฟฟ้าไหลตามความต้องการของโหลด:
- เปิดเครื่องโดยที่ยังไม่ต่อโหลด
- หมุนปุ่มปรับกระแส (Current knobs) ทั้งแบบหยาบและละเอียดตามเข็มนาฬิกาไปที่ค่าสูงสุด
- หมุนปุ่มปรับแรงดัน (Voltage knobs) จนหน้าจอแสดงระดับแรงดันไฟฟ้าที่ต้องการใช้งาน
- กดปุ่มปิดเครื่อง
- เชื่อมต่อโหลดเข้ากับขั้วเอาต์พุตให้เรียบร้อย
- เปิดเครื่องเพื่อเริ่มต้นใช้งาน เมื่อเครื่องเริ่มจ่ายไฟ ไฟแสดงสถานะ CV (สีเขียว) จะติดสว่างขึ้น
3. การตั้งค่าโหมดกระแสคงที่ (Constant Current – CC)
ใช้เมื่อต้องการจำกัดกระแสสูงสุดที่จะจ่ายให้โหลดเพื่อป้องกันอุปกรณ์เสียหายจากกระแสเกิน:
- เปิดเครื่องโดยยังไม่ต่อโหลด
- ปรับปุ่มแรงดัน (Voltage knobs) ไปที่ระดับต่ำประมาณ 3~5V
- หมุนปรับปุ่มกระแส (Current knobs) ทวนเข็มนาฬิกาไปที่ค่าต่ำสุด
- กดปิดเครื่อง
- ใช้สายทดสอบ (Test Lead) ที่ทนกระแสได้เหมาะสมทำการ ลัดวงจร (Short) ขั้วเอาต์พุตสีแดง [+] และสีดำ [-] เข้าด้วยกัน
- เปิดเครื่องอีกครั้ง (อาจมีเสียงดังจากภายในตัวเครื่องเล็กน้อย ซึ่งถือเป็นสภาวะปกติขณะลัดวงจร)
- ค่อย ๆ หมุนปุ่มปรับกระแส (Current knobs) ตามเข็มนาฬิกาจนหน้าจอแสดงค่ากระแสจำกัดสูงสุดที่ต้องการ
- เมื่อได้ค่ากระแสที่ต้องการแล้ว ให้หมุนปุ่มปรับแรงดัน (Voltage knobs) ตามเข็มนาฬิกาไปที่ค่าสูงสุด
- กดปิดเครื่อง และ รีบถอดสายที่ใช้ลัดวงจรออกทันที (ข้อควรระวัง: ห้ามลัดวงจรขั้วเอาต์พุตค้างไว้นานเกิน 1 นาที เพราะอาจทำให้เครื่องเสียหายได้)
- เชื่อมต่อโหลดจริงเข้ากับขั้วเอาต์พุตและเปิดเครื่องใช้งาน เมื่อโหลดทำงานดึงกระแสถึงระดับที่ตั้งไว้ ไฟแสดงสถานะ CC (สีแดง) จะติดสว่างขึ้น
4. การตั้งค่าป้องกันแรงดันเกิน (Over Voltage Protection – OVP)
เพื่อจำกัดไม่ให้แรงดันไฟฟ้าสูงเกินกว่าระดับที่โหลดจะรับไหว ช่วยปกป้องอุปกรณ์ของคุณจากการปรับปุ่มแรงดันผิดพลาด:
- เปิดเครื่อง (โดยยังไม่ต่อโหลด)
- ใช้ไขควงแบนขนาดเล็กหมุนปรับรู O.V. SET บริเวณหน้าปัดเครื่อง และหมุนปุ่มปรับกระแสปกติไปที่ค่าสูงสุด
- ปรับแรงดันไฟฟ้าปกติ (Voltage knobs) ให้สูงขึ้นไปถึงจุดระดับแรงดัน OVP ที่ต้องการให้เครื่องตัดการทำงาน
- ใช้ไขควงค่อย ๆ หมุนปรับปุ่ม O.V. SET ทวนเข็มนาฬิกาจนกระทั่งไฟสถานะ O.V. (สีแดง) ติดสว่างและแหล่งจ่ายไฟตัดเอาต์พุตออก
- กดปิดเครื่อง แล้วปรับปุ่มแรงดันปกติกลับมาที่ค่าต่ำสุด
- เมื่อเปิดเครื่องใช้งานปกติ แหล่งจ่ายไฟจะไม่จ่ายแรงดันเกินระดับ OVP ที่ล็อกไว้ หากมีการหมุนแรงดันเกิน เครื่องจะตัดการทำงานทันทีเพื่อความปลอดภัย
🛒 สนใจสั่งซื้อหรือสอบถามข้อมูลเพิ่มเติม
สำหรับผู้ที่กำลังมองหาแหล่งจ่ายไฟกระแสตรงคุณภาพสูงเพื่อใช้ในอุตสาหกรรมหรืองานวิจัย Twintex TP-S Series ถือเป็นตัวเลือกที่ตอบโจทย์ความต้องการได้อย่างรอบด้าน ด้วยสเปกที่แข็งแกร่งและระบบป้องกันความปลอดภัยที่เป็นเลิศ
ท่านสามารถเลือกชมสินค้า รายละเอียดเพิ่มเติม และติดต่อสอบถามข้อมูลเพื่อเลือกรุ่นที่เหมาะสมกับงบประมาณและลักษณะงานของคุณได้ที่: 👉 หน้ารายละเอียดสินค้า Twintex TP-S Series – Royal Work Technology
💡 คุณรู้หรือไม่? แหล่งจ่ายไฟซีรีส์นี้ยังมีออปชันเสริมพิเศษอย่างหน้าจอแสดงผลความละเอียดสูง 4 1/2 หลัก, ช่องจ่ายไฟด้านหน้ากระแสสูง 10A และรองรับการควบคุมระยะไกลแบบอนาล็อก (Analog Control 0-5V/0-10V) อีกด้วย หากคุณสนใจใช้งานฟังก์ชันเสริมเหล่านี้ สามารถแจ้งทางเราเพื่อเลือกซื้อรุ่นที่สั่งทำพิเศษได้เลยครับ
