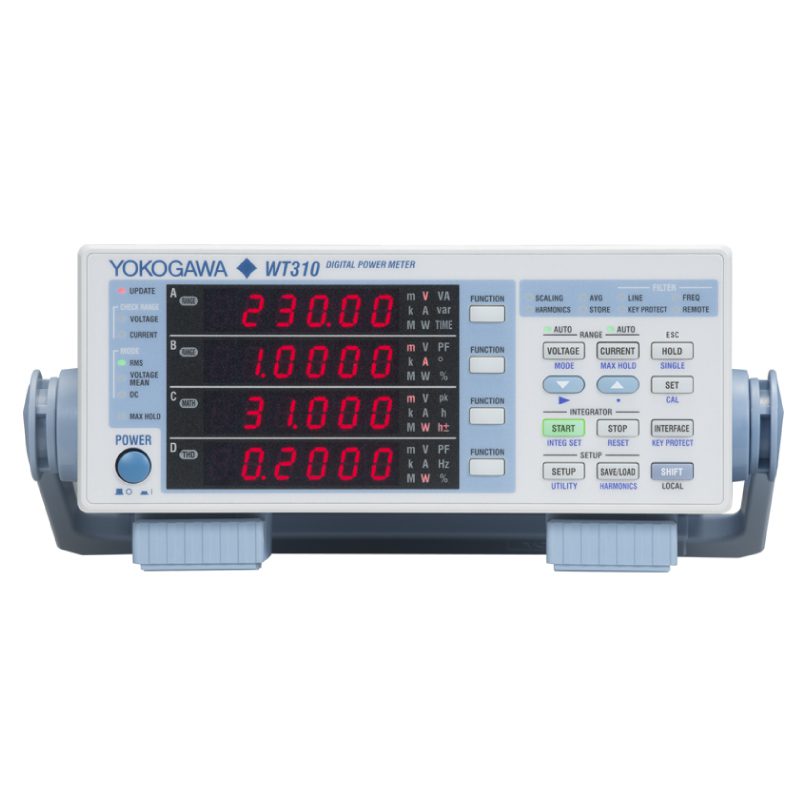

Yokogawa WT300E Series เป็นเครื่องวัดกำลังไฟฟ้า (Digital Power Meter) รุ่นที่พัฒนาต่อยอดมาจากซีรีส์ WT300 เดิม โดยเน้นความแม่นยำที่สูงขึ้นและรองรับย่านความถี่ที่กว้างขึ้น เหมาะสำหรับการวัดค่าทางไฟฟ้าทั้งในห้องแล็บและในสายการผลิต
1. รุ่นต่าง ๆ ในซีรีส์ WT300E
ซีรีส์นี้แบ่งออกเป็น 4 รุ่นหลักตามจำนวน Input Element และลักษณะการใช้งาน:
| รุ่น (Model) |
จำนวน Element |
ระบบไฟฟ้าที่รองรับ (Wiring) |
ย่านกระแส (Current Range) |
| WT310E |
1 Element |
1P2W |
5 mA ถึง 20 A (RMS) |
| WT310EH |
1 Element |
1P2W |
1 A ถึง 40 A (RMS) |
| WT332E |
2 Elements |
1P3W, 3P3W |
5 mA ถึง 20 A (RMS) |
| WT333E |
3 Elements |
3P3W, 3P4W |
5 mA ถึง 20 A (RMS) |
2. ข้อมูลทางเทคนิคที่สำคัญ (Technical Specifications)
ความแม่นยำ (Basic Accuracy)
- ค่าความแม่นยำพื้นฐาน: 0.1% of reading + 0.05% of range (ที่ความถี่ 50/60 Hz)
- ความแม่นยำในการวัดกระแสต่ำ: ออกแบบมาให้วัดค่ากระแสในช่วง Standby power ได้แม่นยำเป็นพิเศษ
ย่านการวัด (Measurement Range)
- แรงดันไฟฟ้า (Voltage): 15 V ถึง 600 V (RMS)
- กระแสไฟฟ้า (Current): * รุ่นมาตรฐาน: 5 mA ถึง 20 A
- รุ่นกระแสสูง (EH): สูงสุด 40 A
- รองรับกระแสต่ำสุดถึง 50 $\mu$A (ในรุ่น WT310E เมื่อใช้ย่าน 5 mA)
- ความถี่ (Frequency Range): DC, 0.5 Hz ถึง 100 kHz (รุ่น WT310EH สูงสุดที่ 20 kHz สำหรับกระแส)
การประมวลผล (Sampling & Update)
- Sampling Rate: ประมาณ 100 kS/s (16-bit)
- Data Update Rate: เลือกได้ตั้งแต่ 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s
3. ฟังก์ชันการวัด (Measurement Functions)
- Parameters: วัดได้ครบถ้วนทั้ง V, I, P (Active Power), Q (Reactive Power), S (Apparent Power), PF (Power Factor), Phase Angle, Frequency และ Peak Voltage/Current
- Integration (Wh/Ah): ฟังก์ชันสะสมพลังงานตามเวลา (Energy Integration) พร้อมระบบ Auto-ranging ช่วยให้วัดค่าได้ต่อเนื่องแม้โหลดมีการเปลี่ยนแปลงกะทันหัน
- Harmonic Measurement (Option /G5): สามารถวัดและวิเคราะห์ฮาร์มอนิกได้ถึงลำดับที่ 50 (สำหรับรุ่น WT310E/WT310EH) หรือลำดับที่ 50 พร้อมกัน 3 เฟส (สำหรับรุ่น WT332E/WT333E)
- External Current Sensor Input: มีพอร์ตสำหรับต่อ External Current Clamp หรือ Shunt Resistor เพื่อขยายย่านการวัดกระแส
4. การเชื่อมต่อและซอฟต์แวร์ (Connectivity)
- Standard Interface: USB (สำหรับเชื่อมต่อ PC)
- Optional Interface: GP-IB หรือ RS-232 และ Ethernet (รองรับ Modbus/TCP)
- Analog Output (Option /DA4): ส่งสัญญาณ Analog (±5V) ของค่าที่วัดได้ออกมา 4 ช่อง (20 ช่องสำหรับรุ่น WT330E) เพื่อต่อเข้ากับ Data Logger
- ซอฟต์แวร์: WTViewerFreePlus สำหรับตั้งค่าและบันทึกข้อมูลผ่านคอมพิวเตอร์ได้
5. จุดเด่นที่ทำให้เหนือกว่าคู่แข่ง
- Compact Design: ตัวเครื่องมีขนาดเล็ก ประหยัดพื้นที่ติดตั้ง (Half-rack size สำหรับรุ่น 1 Element)
- Auto-Range Integration: เป็นรุ่นแรก ๆ ในตลาดที่สามารถเปลี่ยนย่านการวัดอัตโนมัติในโหมดวัดพลังงานสะสม (Integration) โดยข้อมูลไม่ขาดหาย
- ความน่าเชื่อถือ: Yokogawa ขึ้นชื่อเรื่องความทนทานและเสถียรภาพของค่าที่วัดได้ในระยะยาว
