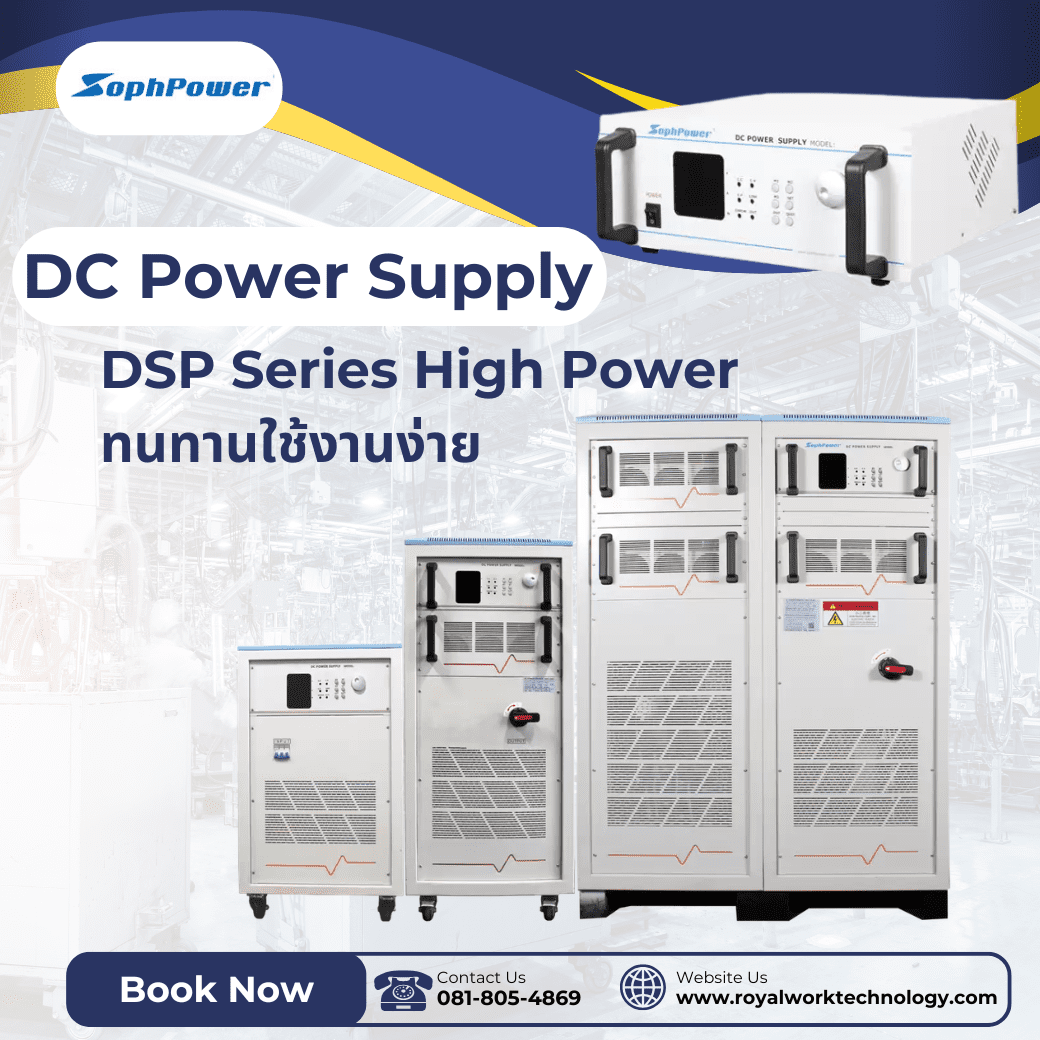

DSP Series High Power DC Power Supply Sophpower
คุณสมบัติเด่น (Features):
- กำลังไฟฟ้าขาออกสูงสุดถึง 150kW ต่อเครื่อง: รองรับแรงดันไฟฟ้าขาออกสูงสุด 1500V และกระแสไฟฟ้าขาออกสูงสุดถึง 1500A
- ควบคุมการทำงานด้วยเทคโนโลยี FPGA: มั่นใจได้ในความเสถียรและประมวลผลได้อย่างรวดเร็วแม่นยำ
- อินเทอร์เฟซมาตรฐาน RS232: พร้อมตัวเลือกเสริมสำหรับการเชื่อมต่อผ่านพอร์ต RS485 และ GPIB
- โหมดการทำงาน CV / CC / CP: รองรับการทำงานทั้งโหมดแรงดันคงที่ (Constant Voltage), กระแสคงที่ (Constant Current) และกำลังไฟคงที่ (Constant Power) เพื่อตอบโจทย์การใช้งานที่หลากหลาย
- หน่วยความจำด่วน 3 กลุ่ม (Quick Memory): สามารถบันทึกและเรียกใช้ค่าแรงดัน กระแส และกำลังไฟฟ้าที่ตั้งไว้ได้อย่างสะดวกรวดเร็ว
- ฟังก์ชันจดจำค่าอัตโนมัติเมื่อปิดเครื่อง (Power-off Memory): ตัวเครื่องจะบันทึกพารามิเตอร์การจ่ายไฟล่าสุดไว้โดยอัตโนมัติ แม้ไฟดับหรือปิดเครื่องไป
- ชิปแปลงสัญญาณ A/D ความละเอียดสูง 16 บิต: มอบความแม่นยำขั้นสูงในการควบคุมและวัดค่าแรงดันไฟฟ้า รวมถึงกระแสไฟฟ้า
- ฟังก์ชัน Remote Sense (ตัวเลือกเสริม): ช่วยชดเชยและลดปัญหาแรงดันไฟฟ้าตกคร่อมที่เกิดจากความยาวของสายไฟได้อย่างมีประสิทธิภาพ
เครื่องจ่ายไฟกระแสตรงกำลังสูงตระกูล DSP Series (DSP Series High Power DC Power Supply) ขับเคลื่อนด้วยเทคโนโลยี PWM และ FPGA มอบจุดเด่นในด้านคุณภาพที่น่าเชื่อถือ ประสิทธิภาพการทำงานที่เสถียร ให้กำลังไฟสูง กระแสไฟสูง และแรงดันไฟสูง ทั้งยังมีความถี่คลื่นรบกวน (Ripple Noise) ต่ำ มีการตอบสนองต่อสภาวะชั่วครู่ที่รวดเร็ว (Fast Transient Response) ตลอดจนให้ความแม่นยำและความละเอียดในการควบคุมที่ยอดเยี่ยม
เครื่องจ่ายไฟกลุ่ม DSP Series นี้ สามารถจ่ายแรงดันไฟฟ้าขาออกได้สูงสุดถึง 1500V และจ่ายกระแสไฟฟ้าขาออกได้สูงสุดถึง 1500A ด้วยสมรรถนะที่สูงรอบด้านนี้เอง ทำให้ DSP Series สามารถตอบโจทย์ความต้องการในงานทดสอบต่าง ๆ ได้อย่างสมบูรณ์แบบ ไม่ว่าจะเป็นการทดสอบมอเตอร์และคอมเพรสเซอร์ของยานยนต์ไฟฟ้า (EV Motor & Compressor), อินเวอร์เตอร์ระบบโซลาร์เซลล์ (PV Inverter), พลังงานหมุนเวียน (Renewable Energy), การทดสอบการเบิร์นอินเพื่อควบคุมคุณภาพ (Quality Burning Test/Burn-in Test) หรือใช้เป็นแหล่งจ่ายไฟหลักสำหรับโรงงานและห้องปฏิบัติการ
20-50kW models
| คุณสมบัติ (Specifications) | รายละเอียดข้อมูล (Data & Models) |
| รุ่นและกำลังไฟ (Models & Power) |
• 20kW: DSP-500-40 | DSP-600-33 | DSP-800-25 | DSP-1000-20 | DSP-1500-13
• 30kW: DSP-500-60 | DSP-600-50 | DSP-800-38 | DSP-1000-30 | DSP-1500-20
• 50kW: DSP-500-100 | DSP-600-84 | DSP-800-63 | DSP-1000-50 | DSP-1500-33 |
| แรงดันไฟฟ้าขาเข้า (Input Voltage) | 3φ 4W + Ground 380Vac ± 10% |
| ความถี่ขาเข้า (Input Frequency) | 50/60Hz ± 5% |
| แรงดันไฟฟ้าขาออก (Output Voltage) | 0-500V | 0-600V | 0-800V | 0-1000V | 0-1500V (ตามรุ่น) |
| กระแสไฟฟ้าขาออก (Output Current) |
• รุ่น 20kW: 0-40A | 0-33A | 0-25A | 0-20A | 0-13A
• รุ่น 30kW: 0-60A | 0-50A | 0-38A | 0-30A | 0-20A
• รุ่น 50kW: 0-100A | 0-84A | 0-63A | 0-50A | 0-33A |
| กำลังไฟฟ้าขาออก (Output Power) | 0-100% full range adjustable |
| Line Regulation | Voltage: ≤ 0.05% F.S. | Current: ≤ 0.08% F.S. |
| Load Regulation | Voltage: ≤ 0.2% F.S. | Current: ≤ 0.3% F.S. |
| Ripple & Noise | Vp-p: ≤ 2% F.S. | Vrms: ≤ 0.1% F.S. |
| Transient Response | ≤ 10ms |
| Slew Rate | ≤ 100ms (เมื่อแรงดันหรือกระแสเปลี่ยนจาก 10% เป็น 100% ที่โหลดแบบ Resistive) |
| ประสิทธิภาพ (Efficiency) | ≥ 90% (ที่ Full Load) |
| หน้าจอแสดงผล (Measurement) | LED 4 หลัก (แสดงผล Voltage, Current และ Power) |
| ความแม่นยำ (Accuracy) |
• Voltage: ±0.2% F.S. ± 6 counts
• Current: ±0.5% F.S. ± 3 counts
• Power: ±1% F.S. ± 3 counts |
| ความละเอียด (Resolution) | Voltage: 0.2V | Current: 0.1A | Power: 0.1kW |
| หน่วยความจำ (Memories) | M1, M2, M3 สำหรับบันทึกค่าล่วงหน้า (Quick Memory Setting) |
| ระบบป้องกัน (Protection) | Over Voltage (OVP), Over Current (OCP), Over Temperature, Reverse Polarity |
| ช่วงการตั้งค่า OVP / OCP | 0 ~ 110% ของค่าที่กำหนด (Rated Voltage / Current) |
| การเชื่อมต่อ (Interface) | RS-485 (ตัวเลือกเสริม: RS-232, GPIB) |
| Remote Sense (Option) | ≤ 5V |
| อุณหภูมิการทำงาน | 0° – 50° C |
| ความชื้นสัมพัทธ์ | 10-90%, non-condensing |
| ขนาดเครื่อง (W x H x D) |
• รุ่น 20kW: 432 x 570 x 695 mm
• รุ่น 30kW / 50kW: 565 x 1335 x 690 mm |
| น้ำหนัก (Weight) | • 20kW: 150 Kg | • 30kW: 230 Kg | • 50kW: 350 Kg |
80-150kW models
| คุณสมบัติ (Specifications) | รายละเอียดข้อมูล (Data & Models) |
| รุ่นและกำลังไฟ (Models & Power) |
• 80kW: DSP-100-800 | DSP-250-320 | DSP-320-250 | DSP-400-200 | DSP-500-160 | DSP-600-133 | DSP-800-100 | DSP-1000-80 | DSP-1500-53
• 100kW: DSP-100-1000 | DSP-250-400 | DSP-320-312 | DSP-400-250 | DSP-500-200 | DSP-600-125 | DSP-800-125 | DSP-1000-100 | DSP-1500-66
• 150kW: DSP-100-1500 | DSP-250-600 | DSP-320-468 | DSP-400-375 | DSP-500-300 | DSP-600-250 | DSP-800-187 | DSP-1000-150 | DSP-1500-100 |
| แรงดันไฟฟ้าขาเข้า (Input Voltage) | 3φ 4W + Ground 380Vac ± 10% |
| ความถี่ขาเข้า (Input Frequency) | 50/60Hz ± 5% |
| แรงดันไฟฟ้าขาออก (Output Voltage) | 0-100V | 0-250V | 0-320V | 0-400V | 0-500V | 0-600V | 0-800V | 0-1000V | 0-1500V (ตามรุ่น) |
| กระแสไฟฟ้าขาออก (Output Current) |
• รุ่น 80kW: 0-800A | 0-320A | 0-250A | 0-200A | 0-160A | 0-133A | 0-100A | 0-80A | 0-53A
• รุ่น 100kW: 0-1000A | 0-400A | 0-312A | 0-250A | 0-200A | 0-125A | 0-125A | 0-100A | 0-66A
• รุ่น 150kW: 0-1500A | 0-600A | 0-468A | 0-375A | 0-300A | 0-250A | 0-187A | 0-150A | 0-100A |
| กำลังไฟฟ้าขาออก (Output Power) | 0-100% full range adjustable |
| Line Regulation | Voltage: ≤ 0.05% F.S. | Current: ≤ 0.08% F.S. |
| Load Regulation | Voltage: ≤ 0.2% F.S. | Current: ≤ 0.3% F.S. |
| Ripple & Noise | Vp-p: ≤ 2% F.S. | Vrms: ≤ 0.1% F.S. |
| Transient Response | ≤ 10ms |
| Slew Rate | ≤ 100ms (เมื่อแรงดันหรือกระแสเปลี่ยนจาก 10% เป็น 100% ที่โหลดแบบ Resistive) |
| ประสิทธิภาพ (Efficiency) | ≥ 90% (ที่ Full Load) |
| หน้าจอแสดงผล (Measurement) | LED 4 หลัก (แสดงผล Voltage, Current และ Power) |
| ความแม่นยำ (Accuracy) |
• Voltage: ±0.2% F.S. ± 6 counts
• Current: ±0.5% F.S. ± 3 counts
• Power: ±1% F.S. ± 3 counts |
| ความละเอียด (Resolution) | Voltage: 0.2V | Current: 0.1A | Power: 0.1kW |
| หน่วยความจำ (Memories) | M1, M2, M3 สำหรับบันทึกค่าล่วงหน้า (Quick Memory Setting) |
| ระบบป้องกัน (Protection) | Over Voltage (OVP), Over Current (OCP), Over Temperature, Reverse Polarity |
| ช่วงการตั้งค่า OVP / OCP | 0 ~ 110% ของค่าที่กำหนด (Rated Voltage / Current) |
| การเชื่อมต่อ (Interface) | RS-485 (ตัวเลือกเสริม: RS-232, GPIB) |
| Remote Sense (Option) | ≤ 5V |
| อุณหภูมิการทำงาน | 0° – 50° C |
| ความชื้นสัมพัทธ์ | 10-90%, non-condensing |
| ขนาดเครื่อง (W x H x D) |
• รุ่น 80kW / 100kW: 750 x 1605 x 900 mm
• รุ่น 150kW: 1130 x 1600 x 690 mm |
| น้ำหนัก (Weight) |
• รุ่น 80kW / 100kW (ระบุในชีท 75kW/100kW): 550 Kg
• รุ่น 150kW: 680 Kg |
